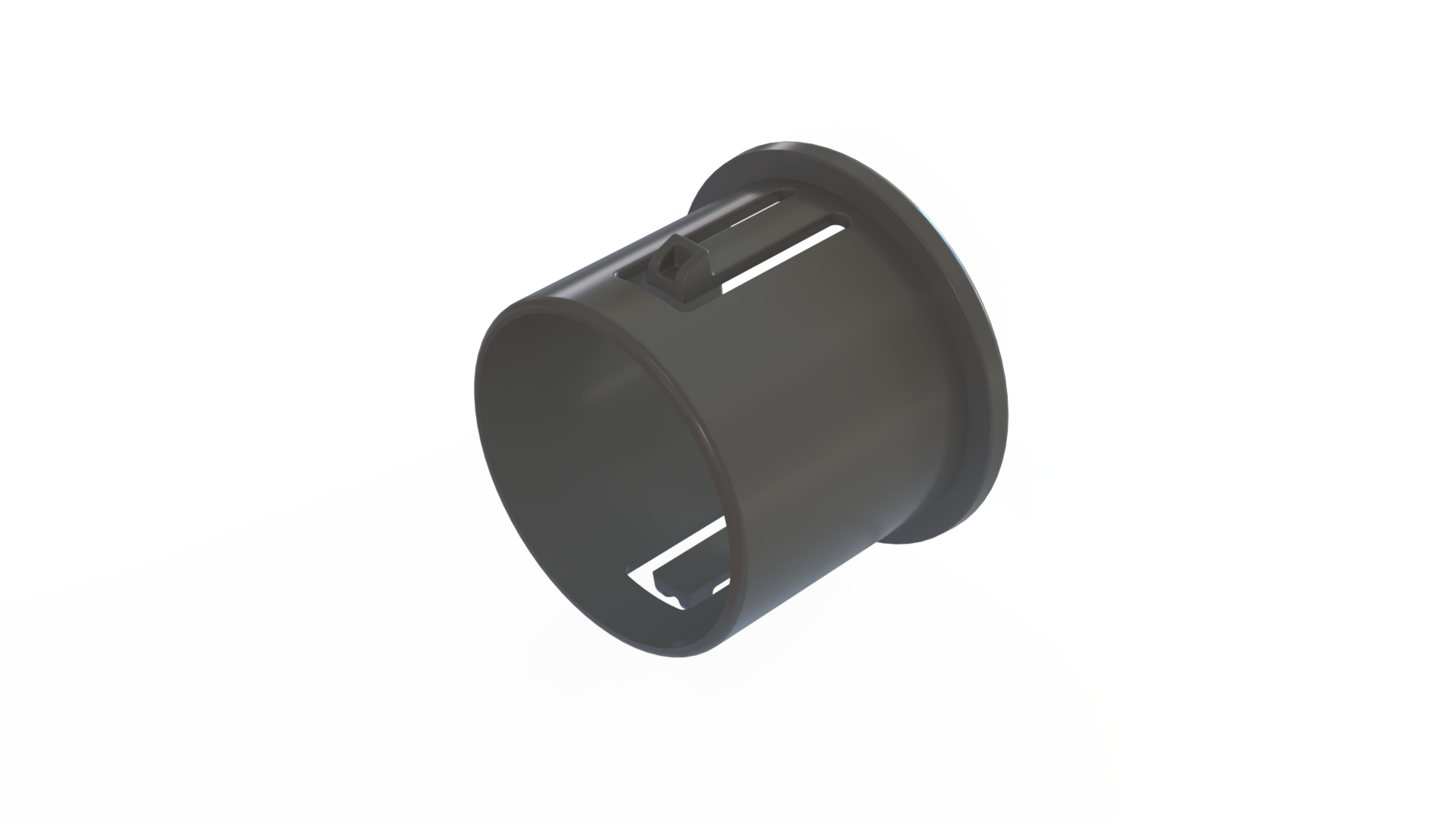

Glijlager voor fietsindustrie – POM-C zonder lossing met 2 schuiven

Voor een OEM in de fietsindustrie werd Next Tooling betrokken bij de industrialisatie van een glijlager in POM-C. Het onderdeel vervult een functionele lagerrol, waardoor geen lossingshoek mocht worden toegepast om maatvastheid en functionaliteit te waarborgen. Naast deze beperking bevatte het ontwerp twee ondersnijdingen ten behoeve van een klikfunctie. Hiervoor werd een matrijs ontworpen met twee schuiven om de geometrie correct en reproduceerbaar te realiseren. Next Tooling maakte het product spuitgietgereed en optimaliseerde het ontwerp voor verwerking in POM-C, met aandacht voor krimp, maatnauwkeurigheid en slijtage-eigenschappen. De matrijs werd voorzien van een zelfafsnijdende aanspuiting, waardoor nabewerking niet nodig is en een onbemande productie mogelijk werd. Het resultaat is een maatvast en slijtvast glijlager met een technisch doordachte matrijsoplossing en een efficiënt, stabiel productieproces.
