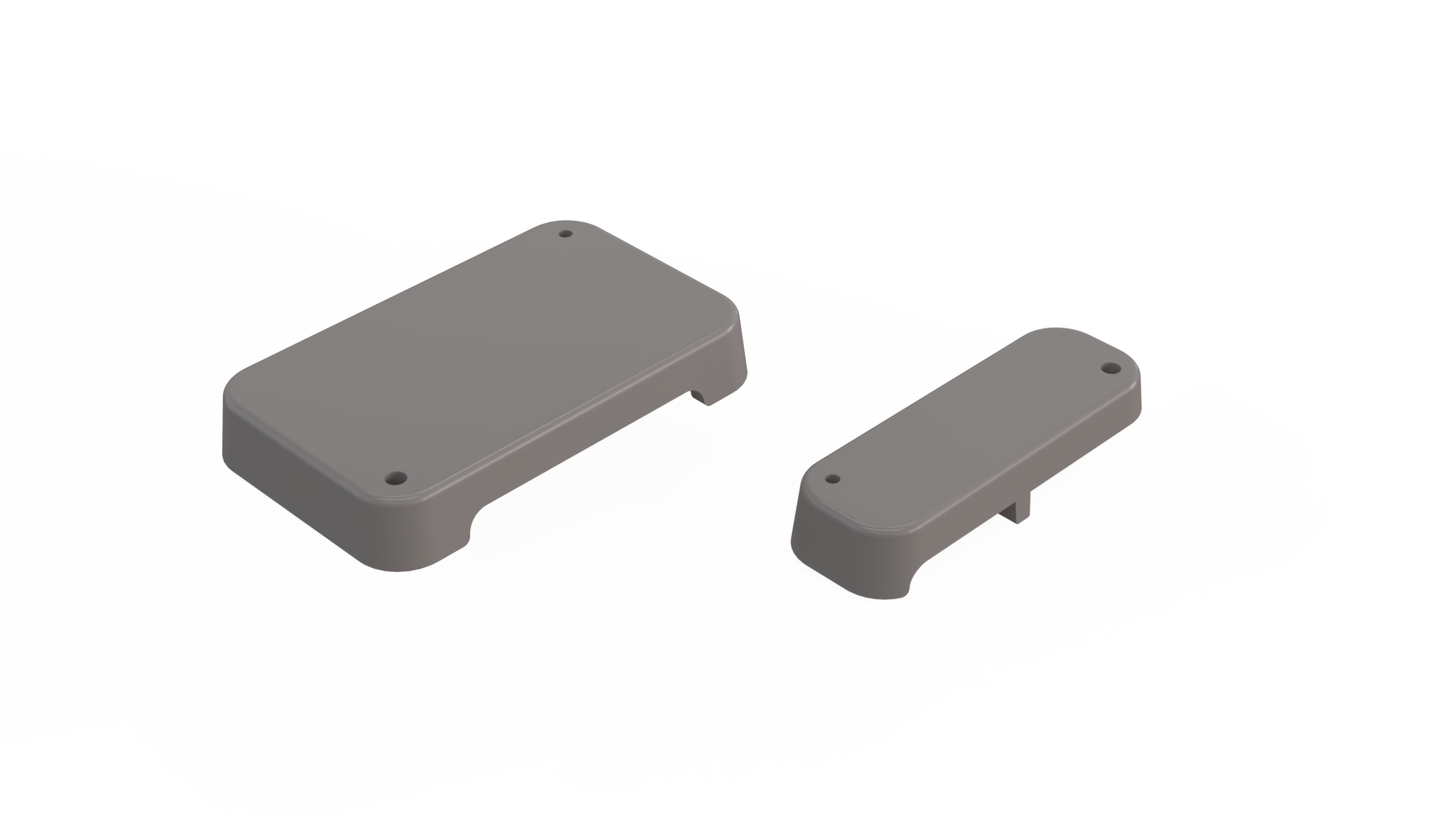

Precisie afdekplaatjes voor PCB’s – 4+4-voudige matrijs met instelbare aanspuiting

Voor een OEM in de hightech sector werden precisie afdekplaatjes ontwikkeld voor toepassing op PCB’s in flowmeters. De onderdelen moesten temperatuurbestendig en maatvast zijn, waardoor werd gekozen voor polycarbonaat. Next Tooling maakte de onderdelen spuitgietgereed en ontwikkelde een 4+4-voudige matrijs om efficiënt aan de gewenste productiecapaciteit te voldoen. De matrijs werd voorzien van een verstelbare aanspuiting, zodat afhankelijk van de gewenste variant het juiste product in de matrijs kon worden geactiveerd. De technische uitdaging zat in de positioneringsgaatjes met een diameter van slechts 0,8 mm. Deze vereisten nauwkeurige engineering, stabiele matrijsopbouw en gecontroleerde procesinstellingen om maatnauwkeurigheid en reproduceerbaarheid te garanderen. Het resultaat is een temperatuurbestendig, maatvast precisieonderdeel met een flexibele en productiezekere matrijsoplossing voor seriematige hightech toepassingen.
